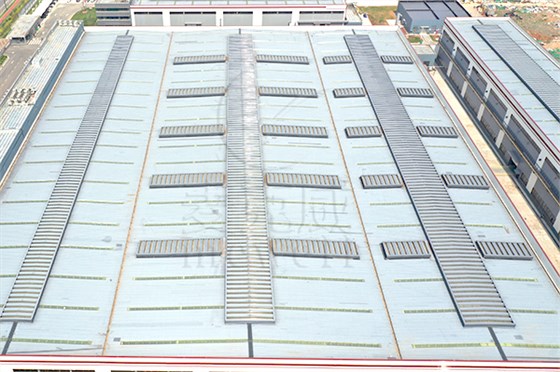

在國標圖集19CJ87-2 《采光、通風、消防排煙天窗（二）》中，薄型屋頂通風天窗主要由底座、泄水槽、支撐板、支撐管、擋雨板、外護板、閥板、防雪（鳥）網等結構組成，其中閥板、防雪（鳥）網可根據實際需求進行選配。一般其可以選用全鋼材質（適用于一般工業用途工業廠房）、鋼鋁組合材質（適用于輕度防腐廠房）、鋁合金為主材質（適用于有耐氫氟酸要求和風荷載不大的建筑）、不銹鋼（適用于有防腐需求和風荷載大的建筑）等材質，具體詳情如下：

1、側底座：全鋼/鋼鋁組合材質側底座選用1.5mm鍍鋅板折制；鋁合金為主材質側底座選用2.0mm鍍鋅板折制；不銹鋼板材質側底座選用1.5mm不銹鋼折制；

2、中底座：全鋼/鋼鋁組合材質中底座選用1.2mm鍍鋅板折制、鋁合金為主材質中底座選用1.3mm鍍鋅板折制、不銹鋼材質中底座選用1.2mm不銹鋼板；

3、泄水槽：全鋼材質泄水槽選用1.2mm鍍鋅板壓制、鋼鋁組合/鋁合金為主材質泄水槽選用1.5mm鋁鎂錳合金板壓制、不銹鋼材質泄水槽選用1.2mm不銹鋼板；

4、支撐板：全鋼材質支撐板選用1.0mm鍍鋅板折制、鋼鋁組合/鋁合金為主材質支撐板選用1.0mm鋁鎂錳合金板折制、不銹鋼材質支撐板選用1.0mm不銹鋼板折制；

5、外護板：全鋼/鋼鋁組合材質外護板選用0.6mm彩鋼板、鋁合金為主材質外護板選用0.8mm鋁鎂錳合金板、不銹鋼材質外護板選用0.5/0.6mm不銹鋼板；

6、閥板：全鋼材質薄型屋頂通風天窗閥板選用0.6mm鍍鋅板或10mmPC陽光板、鋁合金/鋼鋁組合為主材質閥板選用0.8mm鋁板或10mmPC陽光板、不銹鋼材質閥板選用0.5/0.6mm不銹鋼板。

關于更多薄型通風裝置的材料配置參數，請下載國標圖集19CJ87-2 《采光、通風、消防排煙天窗（二）》參考，下載鏈接：http://m.cq114.com.cn/download/。
