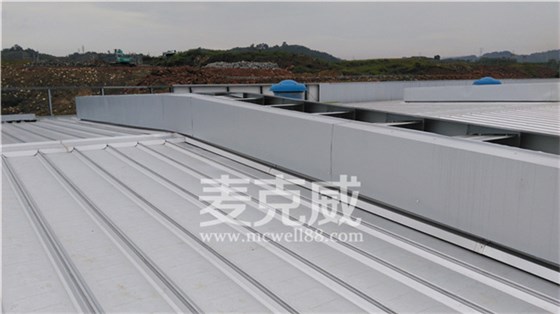

屋頂氣樓也稱為屋頂通風器、屋頂通風天窗等，是安裝于工業鋼結構廠房或者混凝土建筑屋面的一種通風設施，其規格及形式多樣，按照喉口（即屋面安裝位置洞口寬度）區分，尺寸從500mm-9000mm以及更大，下面四川麥克威小編就以3000型氣樓作為示例淺談一下屋頂氣樓的結構及安裝特點以供參考。

3000型氣樓是特別常用的型號，指喉口尺寸為3000mm的屋頂氣樓，屋脊與順坡面均可以安裝布置，其中以屋脊布置居多。

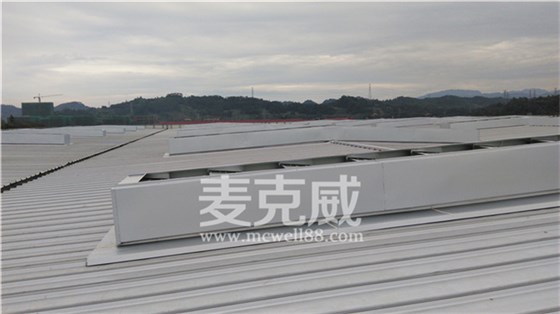

3000型氣樓按照外形及結構不同分為薄型氣樓與流線型氣樓，區別在于薄型氣樓骨架為鋼板壓制成型，高度一般不超過650mm，自重較輕；流線型氣樓骨架多為矩管、C型鋼焊接而成，重量體積要大于薄型氣樓，相應的通風量也較大。

氣樓骨架與骨架之前的距離稱為榀距，3000型氣樓的榀距通常在3000-4000mm，比如參照國標圖集11CJ33中的MCW5-3040n即是指3000型氣樓，榀距為4000mm。薄型氣樓因?yàn)樽灾剌^輕，3000氣樓的榀距一般在5000mm左右，具體可以根據廠房結構的不同進行設計。

3000氣樓的主要構件有：主次骨架、防雨板、收水槽、落水系統、外護板、泛水板等，如果是電動啟閉式氣樓，還有閥板及電控系統。麥克威推薦用戶可以采用全結構防水安裝工藝的氣樓，摒棄傳統打膠工藝，杜絕滲漏隱患，防水壽命更有保障，詳情可以訪問四川麥克威官網(m.cq114.com.cn)了解咨詢。
